台湾CNC旋盤加工工場｜ノズル設計｜一般公差±0.005mm、銅・アルミは±0.003mm
詳細説明

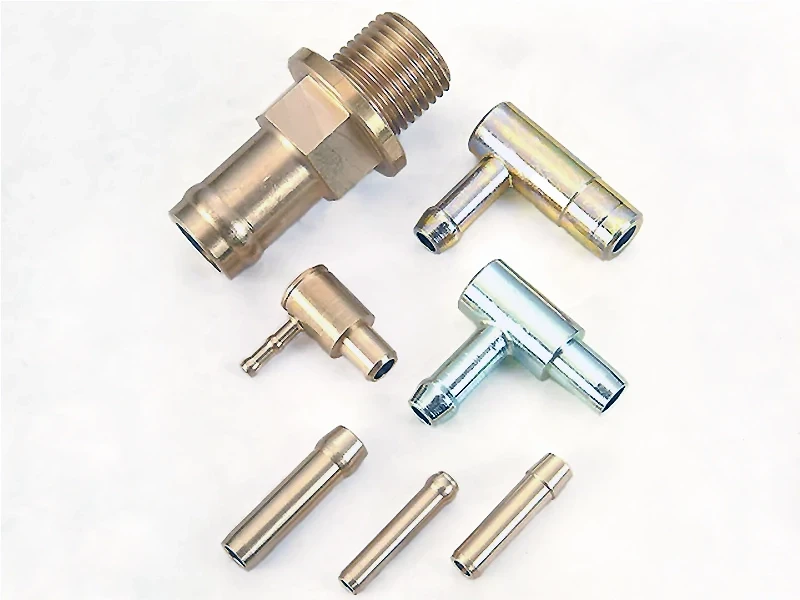

ノズル設計・加工サービス
- 加工径：Ø0.8 mm～Ø51 mm
- 加工公差：
- 銅およびアルミ材質：±0.003 mm
- その他の材質：±0.005 mm
- 実際の加工公差は、材質、部品構造およびお客様のご要望によって異なります。
ノズル部品に精密加工が必要な理由
ノズルの使用性能は、内径、流路、シール面の寸法精度と直接関係します。わずかな寸法差であっても、噴霧分布、流量制御、設備運転の安定性に影響する可能性があるため、加工精度はカスタムノズル部品の重要な条件です。
精密加工により、以下を維持できます：
- 安定した噴霧分布
- 均一な燃料または流体流量
- 正確な噴射量
実際の適用事例
- 燃料ノズルは噴孔径を正確に制御することで均一な噴霧分布を維持し、燃焼時に燃料と空気をより安定して混合できます。
- 高圧流体ノズルは内部流路を精密加工することで流量の偏りを低減し、安定した作動圧力を維持できます。
皇亮精密－高雄CNC旋盤加工工場－ノズル設計・加工の専門サービス
CNC旋盤加工は円筒形ノズル部品の製作に特に適しており、外径、内径、端面、ねじなどの寸法を正確に制御できます。
ノズル部品の加工をご検討の場合は、部品図面と仕様をご提供ください。
一般的な加工材質
ノズル部品で一般的な材料の選択
鋼材
鋼材は、高圧、長時間稼働、機械的応力を受けるノズル部品に広く使用されます。部品用途に応じて、炭素鋼、軸受鋼、ステンレス鋼、クロムモリブデン鋼、快削鋼などを選択できます。
主な材質：
- 炭素鋼（S15C～S45C）
- 軸受鋼（SUJ2）
- ステンレス鋼（SUS303、SUS304、SUS316、SUS420、SUS440C）
- クロムモリブデン鋼（SCM415、SCM420、SCM435、SCM440）
- 快削鋼（SUM24L/12L14、SUM25L/1215）
主な用途：燃料ノズル、精密ノズルヘッド、バルブ関連ノズル部品。
選定理由：
- 良好な機械的強度を備えている
- 優れた耐摩耗性を備えている
- 高圧作業環境に適している
銅ニッケル合金およびエンジニアリングプラスチック
特殊ノズル部品には、より優れた耐食性、絶縁性または低摩擦特性が求められるため、使用環境に応じて銅ニッケル合金やエンジニアリングプラスチックを選択できます。
主な材質：
- 銅ニッケル合金（Cupronickel 400）
- POM
- TEFLON/PTFE
- PEEK
主な用途：
- シール部品
- 絶縁部品
- 低摩擦ガイド部品
- 耐薬品性内部部品
一般的な表面処理
一般的な表面処理
ノズル部品は使用中に、高圧流体、高温環境、摩耗性のある媒体に長時間接触する場合があります。適切な表面処理により、表面硬度、耐摩耗性、耐食性を向上させ、精密な孔径や流路などの加工形状の安定性を維持できます。
TiN（窒化チタン）
TiNコーティングは表面硬度が高く、摩擦、接触、研磨粒子の作用を長時間受けるノズル部品に適しており、表面耐摩耗性を向上させます。
すずめっき層
すずめっき層は銅合金製ノズル部品に使用でき、部品表面の保護性能を高め、摩耗や環境の影響を受けるリスクを低減します。
製品問い合わせ
| 画像 | 商品名 |
|---|---|
|
ノズル部品の設計・加工 |
