台湾の複合旋盤加工メーカー | 一般公差±0.005 mm、銅・アルミ±0.003 mmまで対応
詳細説明
カスタム管継手加工サービス
- 加工径：Ø0.8 mm ～ Ø51 mm
- 加工公差：
- 銅材・アルミ材：±0.003 mm
- その他の材料：±0.005 mm
- 実際の加工公差は、材料、部品設計およびお客様の要件により異なります。例えば、管継手の一般的な加工公差は ±0.05 mmです。
管継手部品に精密加工が必要な理由
管継手の組立状態は、接続部の寸法精度と全体の加工均一性に左右されます。加工寸法にわずかな差があると、管継手の組立、シール性能、耐圧能力に影響する可能性があるため、ねじ、内径および接合面の寸法管理が非常に重要です。
精密加工により、以下の向上に貢献します：
- 管継手接続部の寸法精度
- 接合面のシール安定性
- 使用時の漏れリスクの低減
- 配管システムの耐圧性能
実際の用途例
- ねじ式管継手は、接続部品が正しく噛み合い、組立後の漏れの可能性を低減できるよう、ねじ寸法を正確に管理する必要があります。
- 内部流路を備えた管継手は、流体がスムーズに通過できるよう内径寸法と加工品質を管理し、不要な流動抵抗を低減する必要があります。
- 外径、内径、ねじなど複数の加工が必要な管継手については、複合旋盤加工により異なる加工工程を統合し、再チャックによる寸法誤差を低減できます。
皇亮精密－高雄の複合旋盤加工メーカー－管状部品加工の専門企業
皇亮精密は、お客様からご提供いただいた図面、寸法、公差および材料要件に基づいて部品を製作し、材料選定および後工程の表面処理にも対応しています。
管継手、アダプター、精密ねじ継手、その他のカスタム配管部品についてご要望がございましたら、ぜひお問い合わせください。部品加工仕様についてご相談いただけます。
一般的な加工材料
一般的な材料の選択
管継手に使用する材料は、搬送する媒体、使用圧力、耐食性の要件、部品重量、加工特性などの条件に基づいて選択します。材料の違いは、管継手の寸法安定性、表面処理方法および実際の使用環境にも影響します。

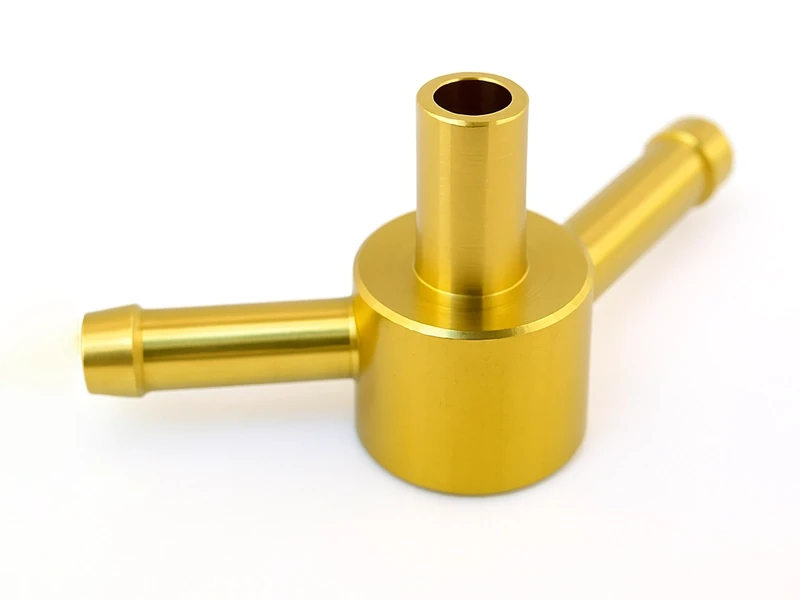

C3604 黄銅：精密流体接続用管継手
安定した接続と優れた加工性が求められる流体システムには、C3604 黄銅が各種小型精密管継手に適しています。加工性に優れ、部品設計に応じてねじ、内径、接続面などの細部構造を製作できます。
主な用途： 流体継手、配管アダプター、精密ねじ管継手、小型配管接続部品。
選定理由：
- 加工性に優れている
- 寸法精度が安定している
- 優れた耐食性を備えている
- 精密な内径およびねじ構造の加工に適している
A6061 アルミ材：軽量管継手に適合
A6061 アルミ材は、部品重量を軽減しながら、加工性と耐食性も求められる管継手に適しています。CNC加工により、さまざまな寸法の接続構造や複雑な幾何形状を製作できます。
主な用途： 軽量継手、設備配管インターフェース、空気圧システム用管継手、設備取付部品。
選定理由：
- 材料重量が軽い
- 加工性に優れている
- 複雑な部品設計に適している
- アルマイト処理などの表面処理に対応できる
一般的な表面処理
一般的な表面処理
黄銅管継手に適したニッケルめっき
ニッケルめっきは C3604 黄銅管継手に適しており、特に流体または空気圧システムで使用され、部品が長時間湿気にさらされる場合や、表面保護性能の向上が必要な場合に適しています。
- 管継手表面の耐食性を向上
- 繰り返しの取付・使用における表面耐久性を向上
- 空気圧設備、流体制御システム、産業機械に適合
- 露出した管継手表面の外観維持に貢献
アルミ製管継手に適したアルマイト処理
アルマイト処理は A6061 アルミ製管継手に適しており、アルミ材の軽量性を維持しながら、部品表面の保護性能を高めることができます。
- 酸化および環境暴露に対する表面耐性を向上
- アルミ材本来の軽量性を維持
- 自動車設備、流体システム、機械部品に適合
- 搬送・取付時の部品表面の耐久性を向上
